Ball Stem Retainer Flex Kits FLEXKIT-190 / 670-21415

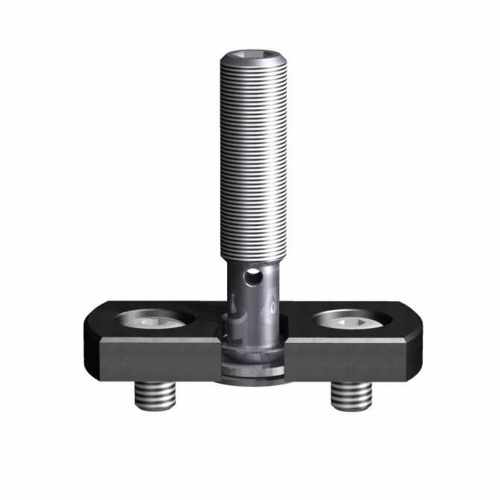

Air Bearing Ball Stem Retainer Flex Kit, includes ball stem, retainer bracket, load disc, flex disc, two retainer screws
| Downloads: | |
|---|---|
| Drawing Download | |
| Solid Model | |
| User Instructions | |
| Comparison Table | |
| Performance: | |
| Maximum Flexure load, lbs [N] | 190 [836] |

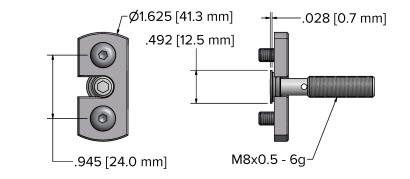

| Physical Properties: | |
| Outside Diameter, inch [mm] | 1.63 [41.3] |
| Length, inch [mm] | 1.54 [39.0] |
| Width, inch [mm] | 0.75 [19.1] |
| Hex Socket, inch [mm] | 0.157 [4.00] |
| Ball Seat Radius, inch [mm] | 0.197 [5.00] |
| Ball Stem Thread, metric | M8 X 0.5 |
| Hole spacing, inch [mm] | 0.04 [0.9] |
| Travel, inch [mm] | 0.012 [0.3] |
